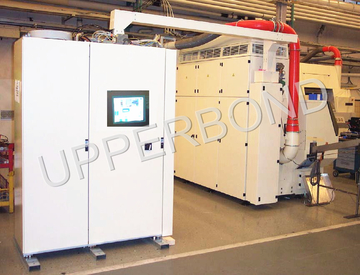

Sistema de equipo de la máquina de perforación láser en línea 3×380V AC 50/60Hz
Desempeño técnico
Voltado de funcionamiento: 3*380V AC 50/60Hz.
Consumo de energía: máximo 6 km.
Tipo de láser: láseres pulsados de CO2 de la serie K.
longitud de onda: 10,6 μm
Divergencia del haz (ángulo completo): ≤ 2,1 mrad
Diámetro de la viga: 7,2 mm
Duración de los tubos: > 20.000 horas
Período de pulso (mínimo): 10 μs
Consumo de aire comprimido:4.5 m3/h
Consumo de agua de refrigeración: 40 kg de agua destilada
Partes de detección
| Código | Categoría | Función | |
| DCP | Interruptores de proximidad | Se produce el pulso MAX ((DCP)) | |
| PT100 | Sensor de temperatura | Control de la temperatura del agua de refrigeración | |
| SQ3 | Interruptores de proximidad | Compruebe si el medidor de potencia o cabeza de enfoque en su lugar | |
| El RST | Cambiador de nivel | Verificar el nivel del agua de refrigeración (alarma de bajo nivel) | |
| B17 | Interruptor de detección | Detector de humo de bloqueo | |
| A4 y A5 | Placa de procesamiento de señales | Procesamiento de señales | |
Componentes de ejecución
| M1 | Ventilador eléctrico | Ventilador de intercambiador de calor (enfriamiento de componentes eléctricos) | |
M2 | Las demás máquinas | Motor de transmisión (opcional) | |
| M3 | Motor de la bomba | Conducción de la bomba de agua de refrigeración | |
| El DC48 | Potencia del láser | A la cavidad de resonancia y el amplificador de potencia de RF | |
| Cabeza | Resonador | Lasers de emisión | |
